För att minska
påfrestningarna på nosstället och flygplanet så är det viktigt att
hjulet kan fjädra
en lång sträcka bakåt och uppåt, när det stöter på motstånd.

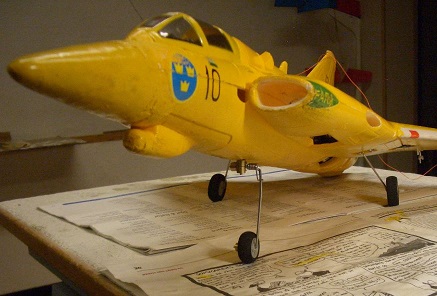

Det nosställ som jag
beskriver här har jag använt med framgång i två olika små EDF
modeller.

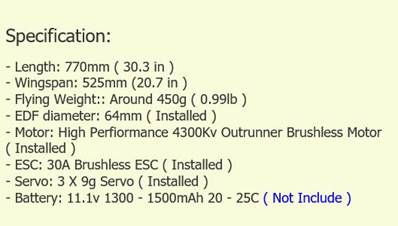

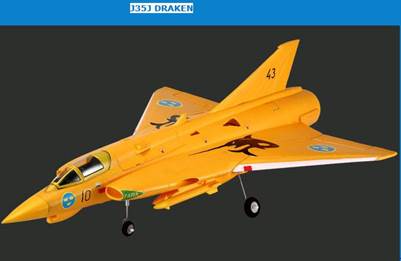

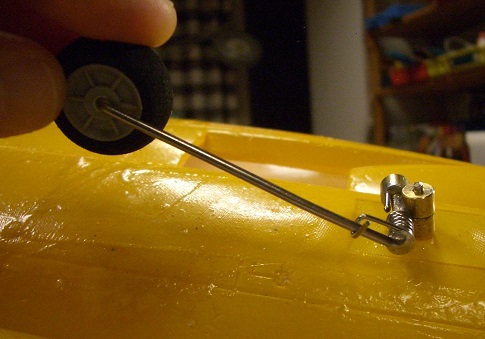

Först J35J DRAKEN
tillverkad av Shenzhen E-Do Model Co

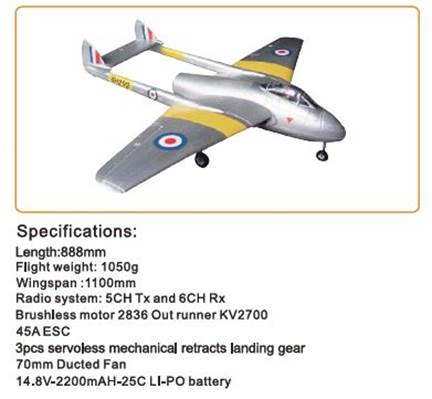

Sedan byggde jag ett
liknande ställ, som gick att fälla in, till Durafly D.H. 100
Vampire MK 6

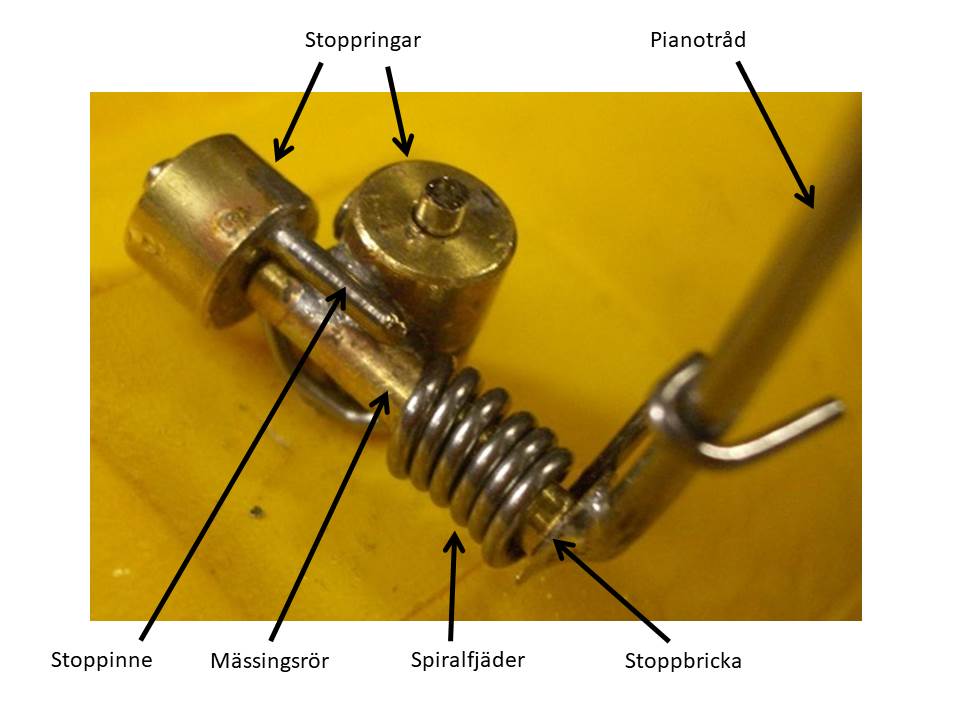

Ställets konstruktion
Stommen utgörs av två stoppringar och mässingsröret
hoplödda till en enhet.
Hjulet sitter på en pianotråd som är bockad i båda ändarna och hålls
fast med en stoppring.
Den bockade delen i andra änden av pianotråden är lagrad i ett
mässingsrör.
Hjulet hålls i nerfällt läge av en spiralfjäder kring mässingsröret.
Materiallista
1. 4 st Stoppringar
med 3 mm hål och 7 mm diameter. 2.1
st Mässingsrör med 2 mm hål, 3 mm diameter och 18 mm långt. 3. 1 st Pianotråd
till stället och stoppinnen med 2mm diameter. 4.1
st Pianotråd till fjädern 1 till 1,5 mm diameter, beroende av önskad
styvhet. 5.1
st Stoppbricka av stål med 2 mm hål.
6. 1 st Hjul med 2 mm axelhål.
Byggbeskrivning

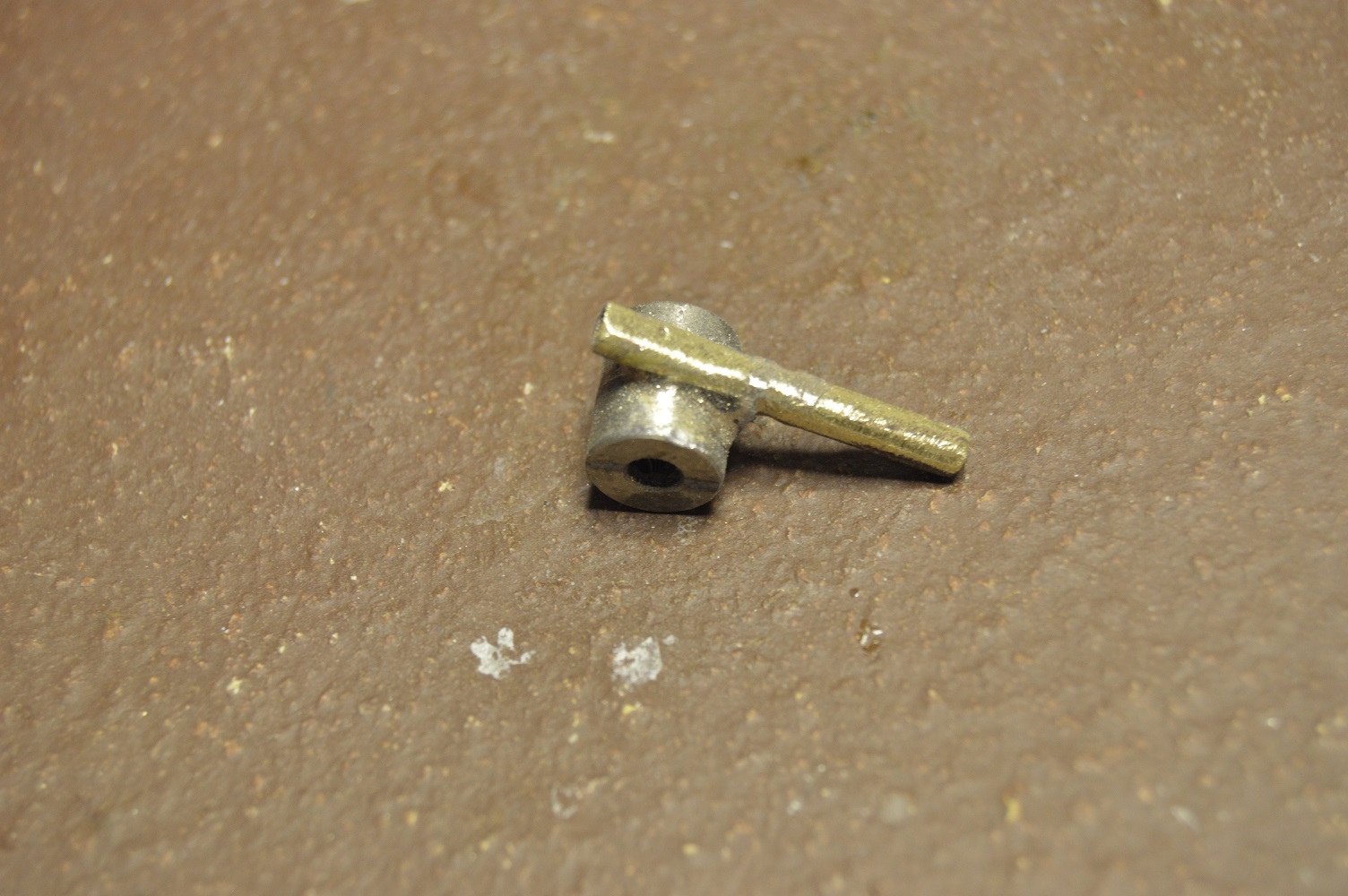

Två stoppringar och mässingsröret löds ihop till en
enhet. Lödningen görs med silverlod för
att få tillräcklig hållfasthet.
Slipa delarna metallblanka så att lödningen fäster.

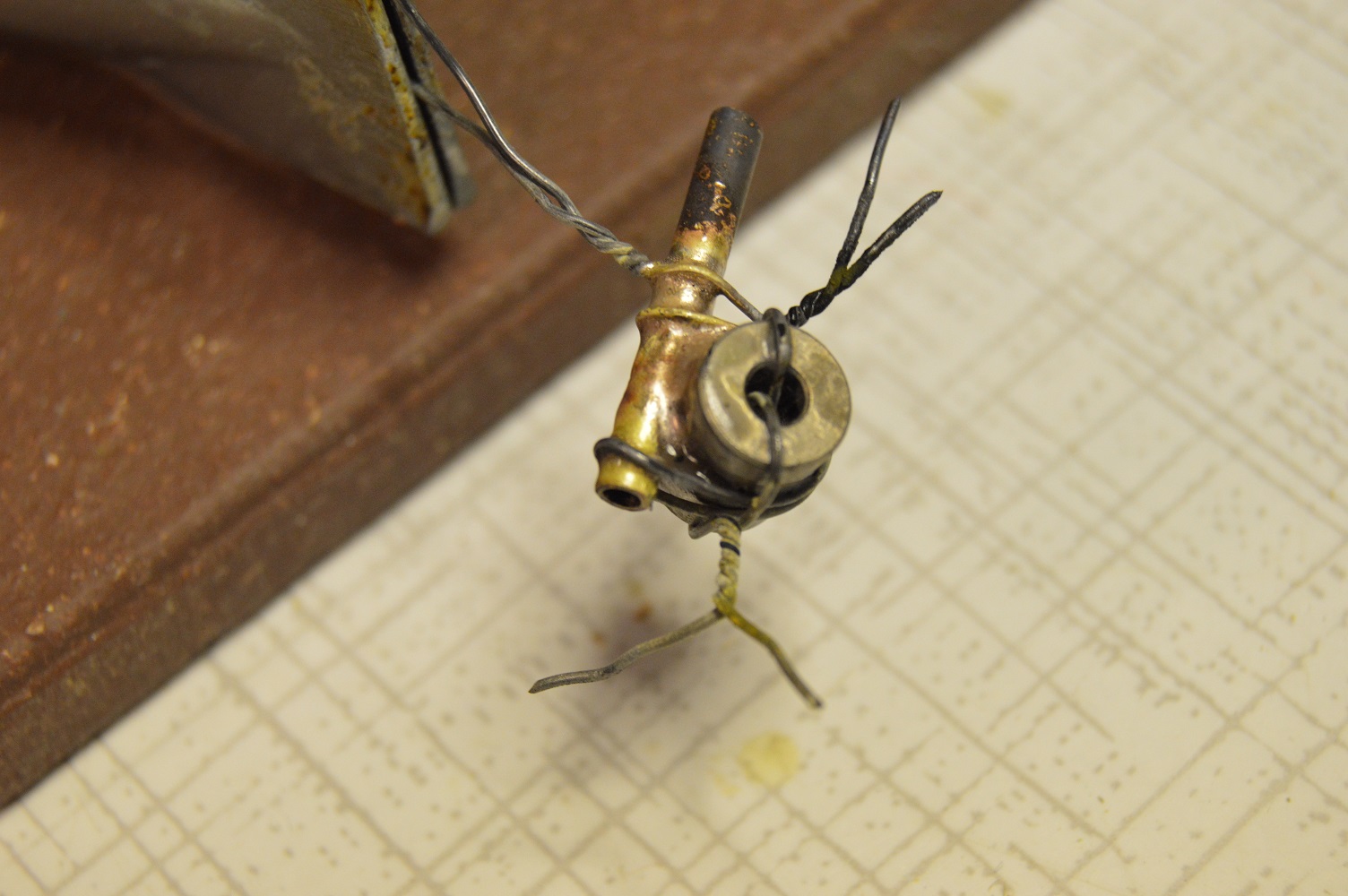

För att hålla delarna på plats använder jag järntråd, se bilden.

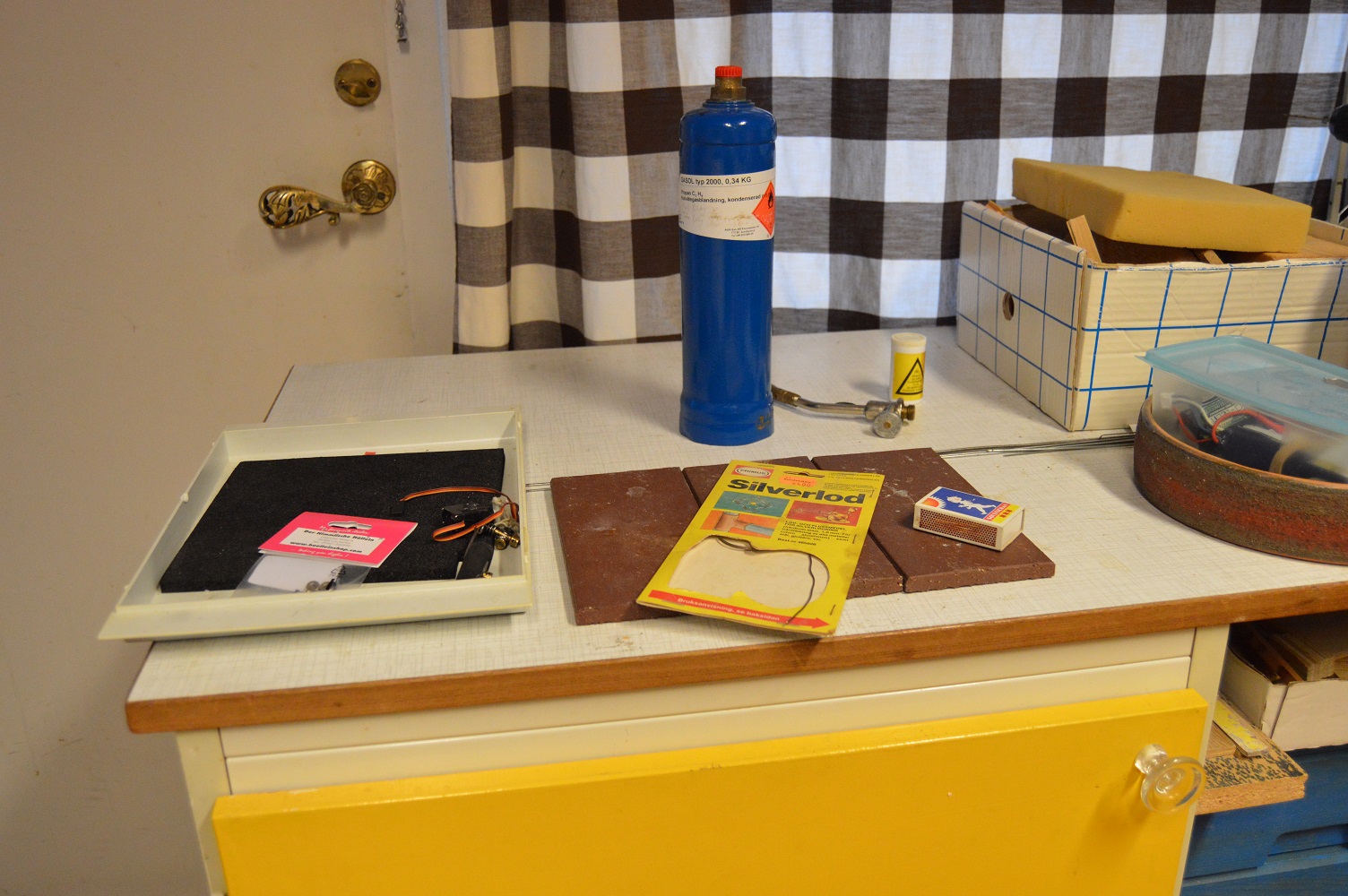

Flussmedel och en gaslåga fullbordar lödningen.
Spiralfjädern viras kring en axel med 3 mm diameter (t. ex. ett
borrstål).
Tänk på att den skall viras åt olika håll beroende på hur stället
kan monteras
och fällas in i flygplanet.

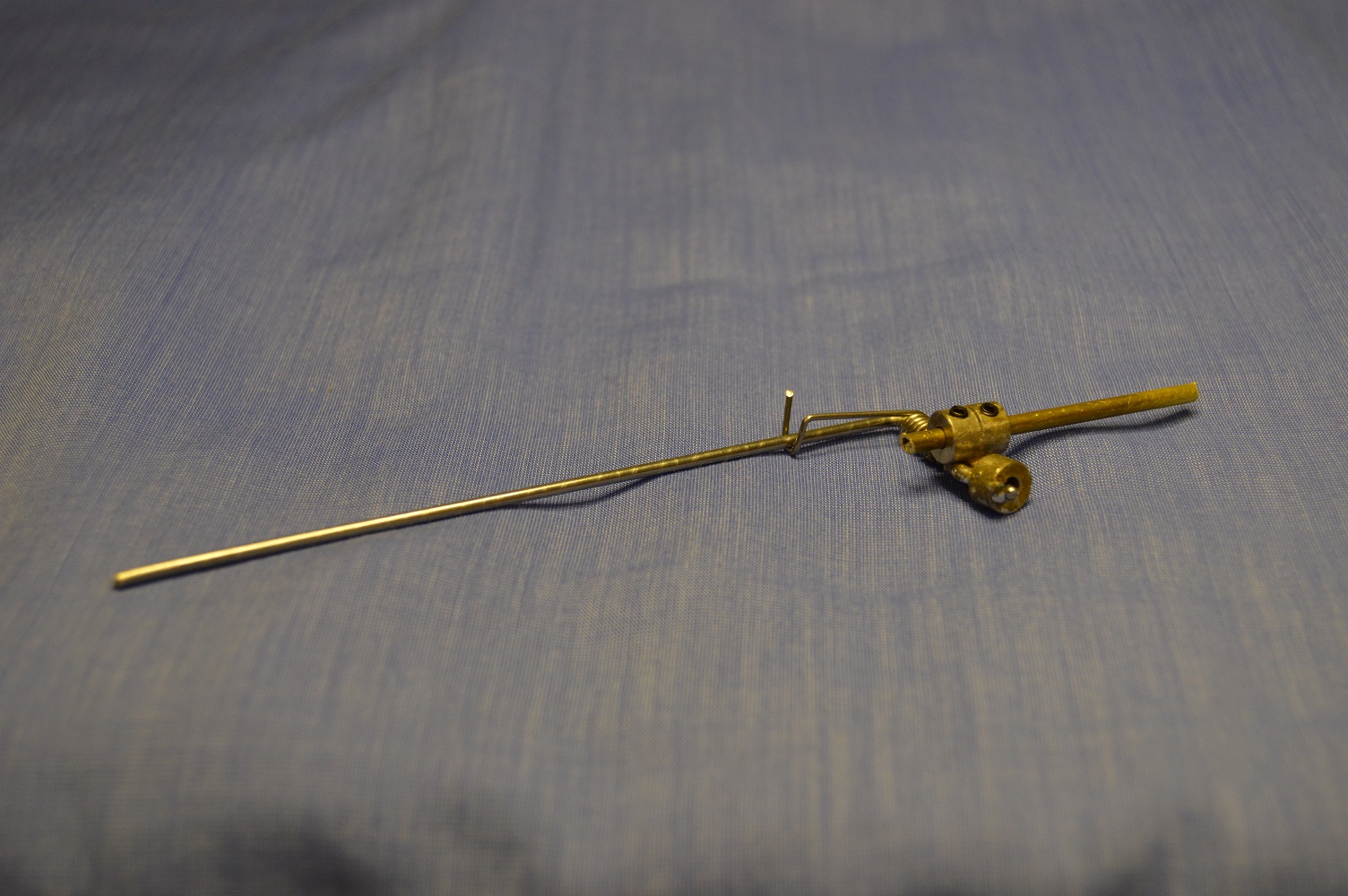

Bocka till pianotråden att passa för hjulet och mässingsröret.
Den del som går genom mässingsröret och stoppringen är ca 25 mm
lång.
Löd fast stoppbrickan.
Borra hål för stoppinnen i en stoppring och löd fast pinnen.

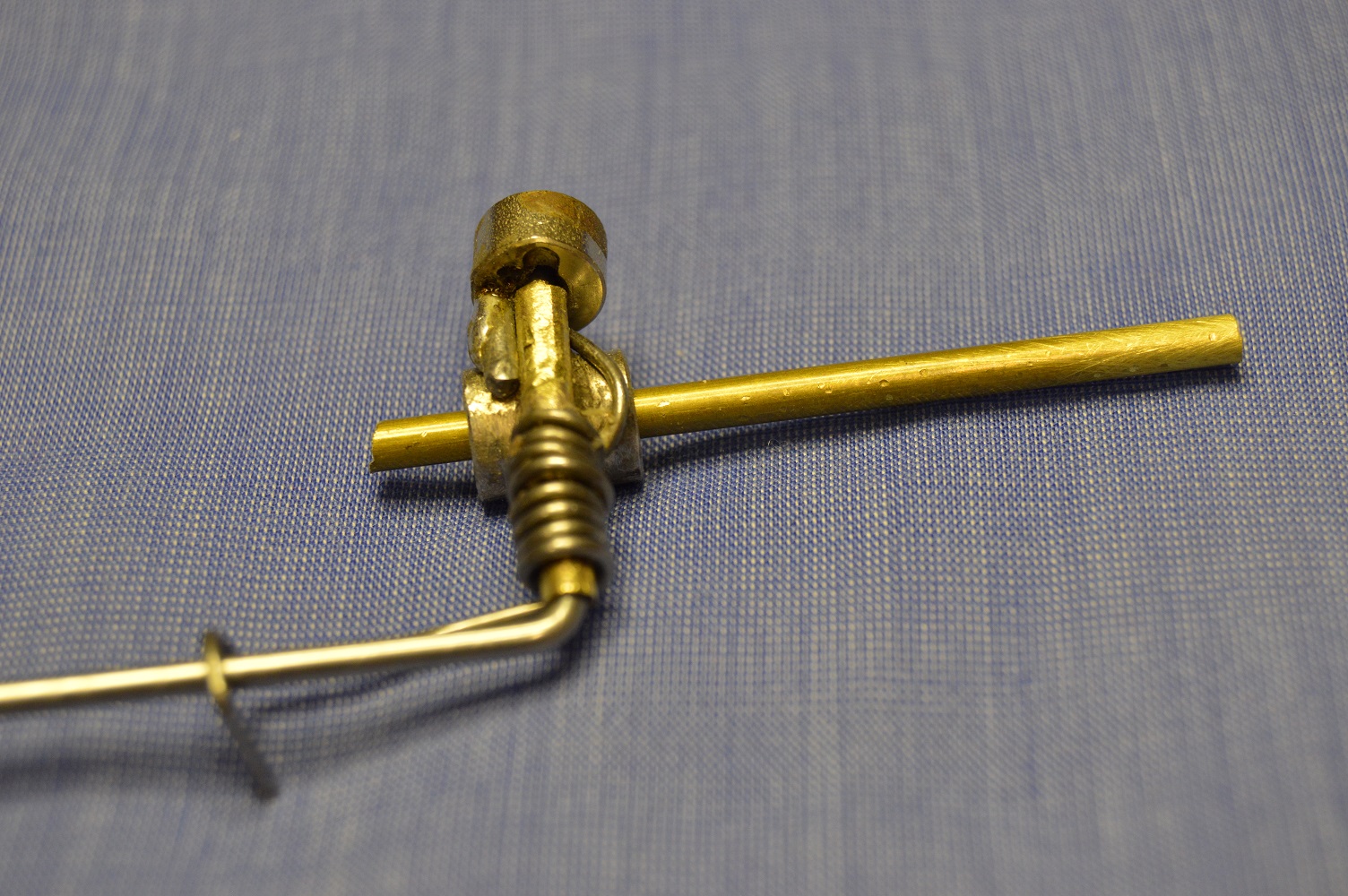

Montera delarna till ett färdigt nosställ.
